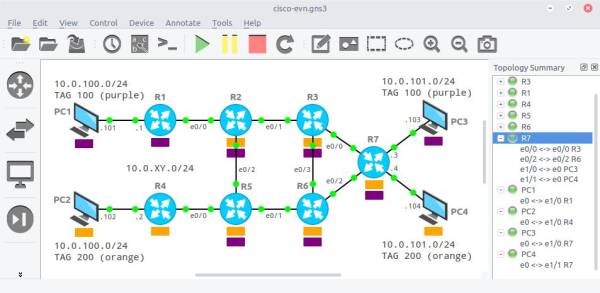

GNS3 est un simulateur graphique de réseau qui permet de simuler des réseaux complexes

• Installation v0.8.7 OS X
• Installation v0.8.7 Win
• Installation v1.x Win

Pour permettre des simulations complètes, GNS3 est fortement liée à:

• Dynamips, émulateur de processeurs MIPS64 et PowerPC CPU: le programme de base qui permet l'émulation de l'IOS Cisco.
• Dynagen, le “front-end” pour Dynamips.
• Qemu, un émulateur du processeur des firewall Cisco ASA/PIX (Avant la version Qemu 1.1, ce dernier n'était pas compatible avec les ASA/PIX. Une était une version adaptée de Qemu 0.9.0 appelé Pemu était alors utilisée)

GNS3 est un outil pour les ingénieurs réseaux. Complémentaire à de véritables laboratoires, GNS3 aide les ingénieurs à passer des certifications Cisco, telles que le CCNA, CCNP et le CCIE. Il peut également être utilisé pour expérimenter des fonctionnalités de l'IOS Cisco ou pour vérifier des configurations avant être déployées sur de vrais routeurs. Le projet est open-source et peut être utilisé sur plusieurs systèmes d'exploitation, tel que Windows, Linux et OS X. GNS3 a une interface graphique intégrée au-dessus de Dynamips. GNS3 comprend également Qemu (un émulateur de Cisco firewal ASA/PIX) ainsi qu'une intégration avec Wireshark (capture et analyseur de paquets). Il est facile d'utilisation et ces nombreuses fonctionnalités font de GNS3 un choix idéal pour une utilisation dans des scénarios de laboratoire lorsque du matériel réel n'est pas disponible. Finalement, il s'interconnecte avec votre ordinateur et des machines virtuelles Virtualbox et Vmware (Beta) pour enrichir encore plus l'expérience.

Installation de GNS3 v0.8.7 pour Windows (old)

Installation de GNS3 v1.x pour Windows

Installation de GNS3 v0.8.7 pour OS X (old)

Do it yourself !

VirtualBox / Vmware (recommandé depuis la version 1.4.0)

• Intégration native avec GNS3
• Permet de connecter des machines virtuelles (Serveur, PC, Routeur, etc…) au réseau émulé par GNS3

Wireshark

• Intégration native avec GNS3

GNS3 émule grâce à Dynamips les processeurs ppc32 et mips64.
Les routeurs Cisco suivants utilisent cette architecture

• Plateformes qui utilisent le cpu ppc32
  • Cisco 1700
  • Cisco 2600
  • Cisco 7200 (avec npe-g2)

• Plateformes qui utilisent le cpu mips64
  • Cisco 2691
  • Cisco 3600
  • Cisco 3725
  • Cisco 3745
  • Cisco 7200 (autre que npe-g2)

L'image recommandée est c3725-advipservicesk9-mz.124-25d, car:

• C'est une image avec de nombreuses fonctionnalités IP: “Advanced IP Service”
• Les switch Layer 3 sont émulés par le Cisco 3725 avec une carte contenant plusieurs ports ethernet (à configurer dans GNS3)
